1 Base
1 Foco
1 Lámpara 220V-75W
1 Panel solar
1 Celda electrolítica PEM con depósito
1 Celda de combustible PEM
1 Motor con rotor
1 Multímetro analógico portátil
4 Cables
1 Jeringa
2 Grifos
4 Reductores
1 Botella de agua destilada
2 Tubos
2 Tapones
5412

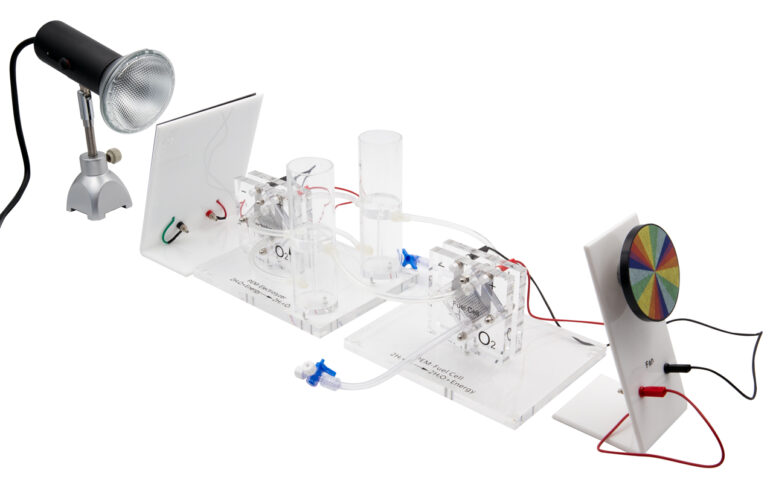

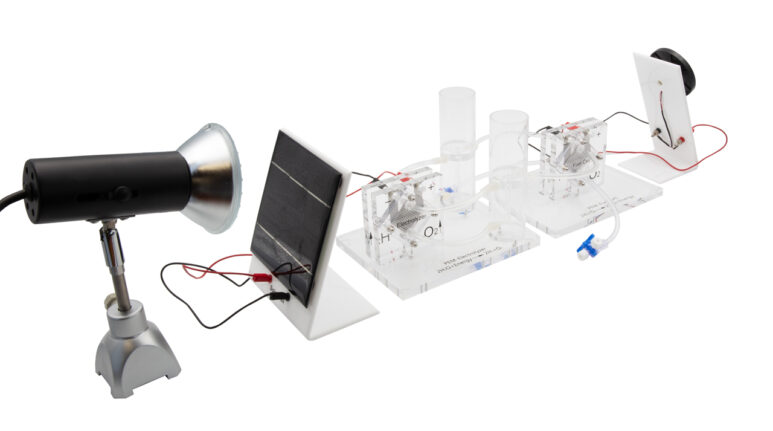

Celda de combustible con módulos separados
Este aparato permite realizar mediciones sobre la transformación de la energía luminosa en energía eléctrica. La energía eléctrica producida por una lámpara de 75W (análoga a la que proviene del sol) se convierte en energía eléctrica mediante un panel fotovoltaico. Esta energía eléctrica se utiliza para separar, utilizando una celda electrolítica PEM (Proton Excahnge Membrane) las moléculas de agua en los componentes que la constituyen (con un aumento de la energía potencial química contenida en los gases de hidrógeno H2 y de oxígeno O2). A continuación los dos gases se recombinan utilizando una celda de combustible PEM, produciendo de nuevo agua y energía eléctrica, que se utiliza para accionar un rotor (energía mecánica) a través de un motor energía eléctrico. Las dos celdas PEM son idénticas y se usan como convertidores electroquímicos cada vez, con un sentido diverso. La medición de las magnitudes eléctricas se puede realizar utilizando dos multímetros. Es posible detectar la variación de las magnitudes eléctricas durante el funcionamiento, utilizando sensores de tensión y de corriente.
